銹鋼三通--異徑三通的表示方法
不銹鋼三通用于管路連接的管件,如:三通、彎頭、大小頭、管帽、彎管等。這些管件主要用在石油、化工、電力、造船、建筑行業等領域。比如:室內采暖管道有的要異徑連接,有的要轉向連接,有的要分流連接,它們分別可采用大小頭(國外叫異徑管)、彎頭和三通管件。當然這些有的是鑄件,有的是由管子做原料通過加工的方法生產。 首先我來介紹彎頭。
彎頭現在國際通用的標準是美國的國家標準ANSIB16.9和16.28。該標準的外徑尺寸范圍是1/2″~ 80″,一般24″以內的都是用無縫鋼管為原材料,26″到80″的都是用鋼板沖壓以后再焊接。壁厚最大可達60mm,最小到1.24mm。鋼種用的最多的是碳素鋼(20#)、合金鋼和不銹鋼,共24個鋼種。鍋爐上用的CrMo鋼像15Cr,用量比較大。
不銹鋼三通,外徑范圍在2.5″-60″,從26″-60″為焊接三通。壁厚28-60mm。大小頭規格范圍,常規上先說大頭規格,再說小頭規格,大頭最小0.75″,小頭最小0.5″,大頭最大60″,小頭最大48″,20-60″為焊接的,壁厚2.8-4.5mm。

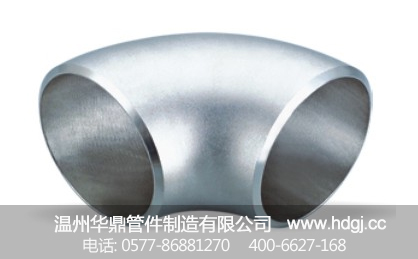

下面我來講一下不銹鋼三通彎頭的分類方法,按它的曲率半徑來分,可分為長半徑彎頭和短半徑彎頭。長半徑彎頭指它的曲率半徑等于1.5倍的管子外徑,即R=1.5D。短半徑彎頭指它的曲率半徑等于管子外徑,即R=D。式中的D為彎頭直徑,R為曲率半徑。若按壓力等級來分,大約有十七種,和美國的管子標準是相同的,有:Sch5s、Sch10、Sch10s、Sch20、Sch40s、Sch30、STD、Sch40、Sch60、Sch80s、XS;Sch80、Sch120、Sch100、Sch140、Sch160、XXS,其中最常用的是STD和XS兩種。
按彎頭的角度分,有45o彎頭,有90o彎頭和180o彎頭。這樣一來彎頭的種類是很多的,定貨時定單常采取如下表示方法:如"LR STD 90o 8",表示長半徑,壓力等級為STD,90o的8"彎頭;又如,"SR XS 45o 4"表示短半徑,壓力等級為XS,45o的4"彎頭。以上為彎頭的大概分類情況。
三通,一般有兩種。三個口直徑相等的為等直徑三通,兩端直徑相同,但匯流端直徑與其它兩個直徑不同稱為異徑三通。表示方法如下:對于等徑三通,比如"T3"三通則表示外徑是3英寸的等徑三通。
對于異徑三通,比如"T4×4×3.5"表示同徑為四英寸異徑為3.5英寸的異徑三通。壓力等級和彎頭的壓力等級都是一樣的,其規格范圍也是一樣的。 大小頭,也是這個分法。大小頭的表示方法是大頭直徑乘以小頭直徑,例如"8×6"表示大頭直徑是8英寸,小頭直徑是6英寸的大小頭。
溫州華鼎管件專業從事不銹鋼彎頭,不銹鋼大小頭,不銹鋼偏心異徑管,不銹鋼偏心大小頭,180度不銹鋼彎頭,短半徑不銹鋼彎頭,不銹鋼翻邊,不銹鋼三通,不銹鋼等徑三通,不銹鋼異徑三通,不銹鋼彎管等生產銷售業務,主要生產的管件材質有:304、321、316L、304L、310S、2520、雙相鋼、2205、2507、904L、特殊鋼、酸洗、耐酸耐腐蝕,是溫州不銹鋼管件生產廠家之一
